تم تطويره وتصميمه وفقًا لمعيار تدفق المياه في مستوى المواد الجيوتقنية JTGE50. وهو مناسب لقياس الاختراق الرأسي لمختلف المواد الجيوتقنية، مع أداء مستقر ومريح وعملي.

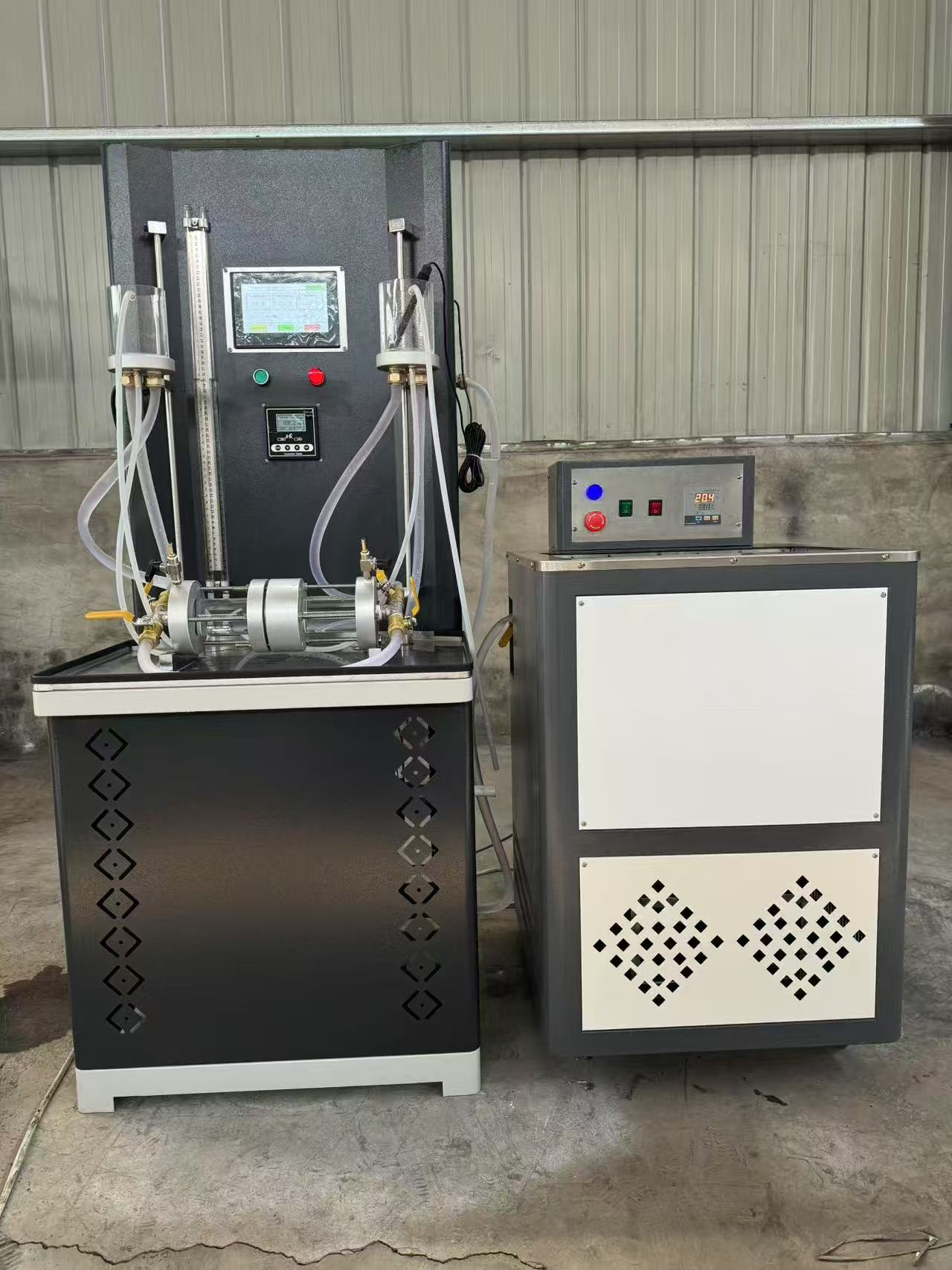

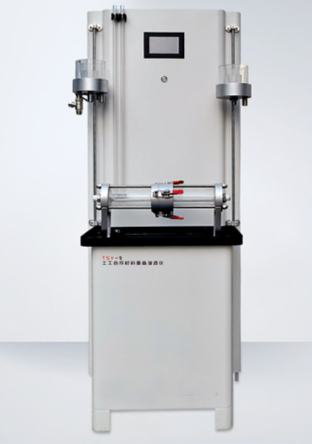

جهاز اختبار النفاذية الرأسية للجيوتكستايل هو جهاز اختبار أفقي ذو رأس ثابت، صُمم وصُنع وفقًا لأحدث المعايير الوطنية GB/T15789-2005 و"إجراءات اختبار الجيوتكستايل لهندسة الطرق السريعة" الصادرة حديثًا عن وزارة النقل (JTG E50-2006). وهو مناسب لإجراء اختبارات النفاذية الرأسية على أنواع مختلفة من الجيوتكستايل والأقمشة المنسوجة المركبة ذات خصائص النفاذية تحت ضغط ثابت للماء. رقم شهادة حقوق الطبع والنشر الوطنية لبرنامج الحاسوب الخاص بجهاز اختبار النفاذية الرأسية للجيوتكستايل: رقم تسجيل حقوق الطبع والنشر الإلكتروني 2452896.
المعايير ذات الصلة: GB/T15789-2005 طريقة A JTG E50-2006 T114-2006 اختبار الأداء الرأسي (طريقة رأس الماء الثابت)
نظرة عامة على المبدأ: سرعة تدفق المياه (بالملم/ثانية) المتدفقة بشكل عمودي على سطح الجيوتكستايل تحت منحدر هيدروليكي واحد.
ميزة الآلة:
1. تم تجهيز هذه الآلة بنظام شاشة لمس ملونة عالية الدقة مقاس 7.8 بوصة وواجهة تشغيل قائمة صينية.
2. إن تركيبات الاختبار مصنوعة من سبيكة الألومنيوم عالية الجودة، وهي مقاومة للتآكل، وسهلة التنظيف، وأنيقة.
3. يتم استخدام غرفة اختبار من الزجاج العضوي الشفاف لمنع دخول رذاذ الماء والغبار.
4. يتم اعتماد عملية الطلاء بالمسحوق والطلاء الكهروستاتيكي الأمريكي DuPont، والتي يتم معالجتها عند درجة حرارة عالية تبلغ 200 درجة مئوية ولا تتلاشى.
5. طريقة تثبيت العينة: التدفق الأفقي، ووضع العينة في الماء، ويتم تثبيت العينة بواسطة قضيب القوة.
6. يتم قياس كمية نفاذية المياه وحجم التجميع باستخدام أسطوانة مدرجة وعرضها بمقاييس عالية الدقة.
٧. الجهاز بأكمله خالٍ من أي خراطيم بلاستيكية مكشوفة. غرفة التجارب خالية من الأنابيب لمنع تكوّن الفقاعات بفعالية وضمان دقة البيانات.
8. الإعداد الرقمي لاختلاف رأس الماء، وتحديد المواقع التلقائي، والدقة العالية.
المعايير الفنية:
1. الشاشة: شاشة لمس ملونة حقيقية مقاس 7.8 بوصة، مع تشغيل القائمة الصينية
2. نطاق مستشعر قياس مستوى المياه الرقمي: 0 – 500 مم
3. دقة المستشعر: 0.01 مم
4. نطاق ضبط رأس الماء: 0 – 250 مم
5. القطر الداخلي لأسطوانة التثبيت: Φ50 ± 0.1 مم
6. طريقة تثبيت العينة: التدفق الأفقي، العينة في الماء، تثبيت قضيب القوة للعينة
7. غرفة تجريبية: غرفة اختبار زجاجية عضوية شفافة بالكامل، بدون اتصال بالأنابيب، مما يمنع تكوين الفقاعات بشكل فعال
8. ضبط رأس الماء: ضبط رقمي لاختلاف رأس الماء، وتحديد المواقع تلقائيًا، بدقة تصل إلى 0.02 مم
9. عداد الوقت: 0 – 999 ثانية (دقة 0.1 ثانية)
10. نطاق مقياس الحرارة: 0 – 99 درجة مئوية (دقة 0.1 درجة مئوية)
11. أسطوانة القياس: 1000 مل (دقة 10 مل)
12. مصدر الطاقة: تيار متردد 220 فولت ± 101111111111 50 هرتز
13. المظهر العام للأداة: 800 × 650 × 1900 (مم)
14.الوزن: 150 كجم
