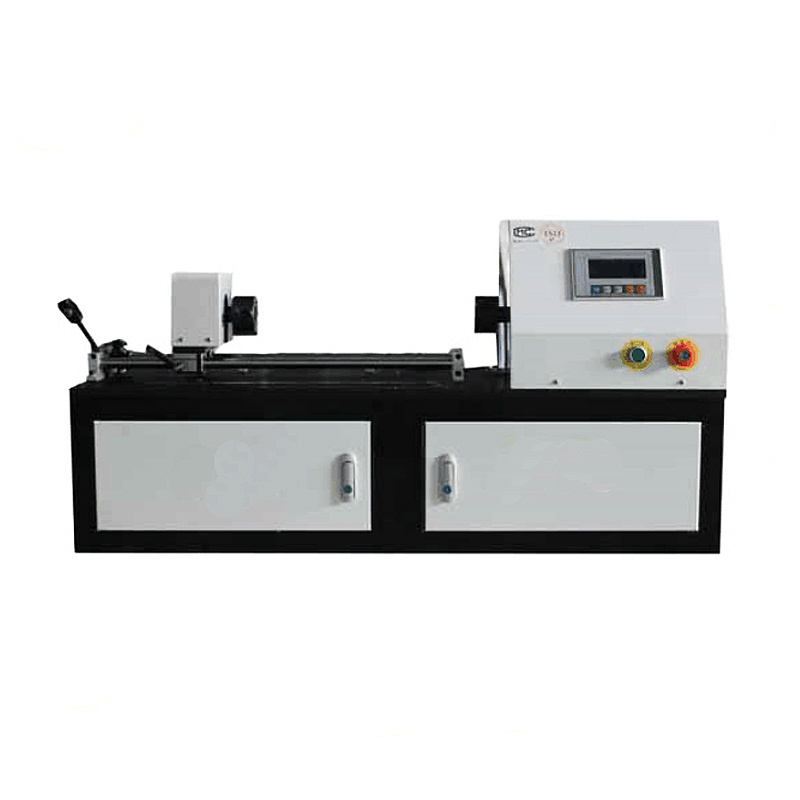

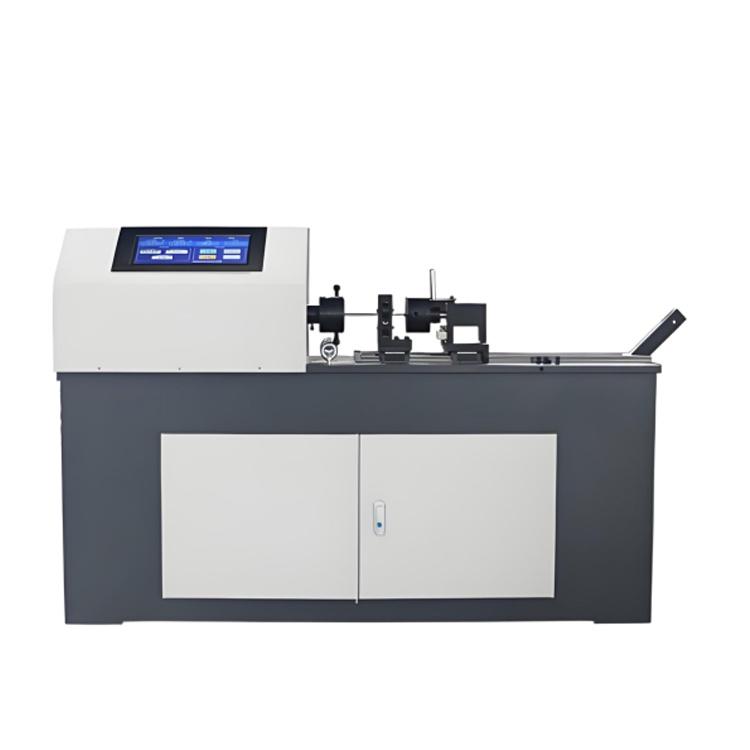

جهاز اختبار الالتواء واللف السلكي هو نوع جديد من معدات الاختبار المصممة لاختبارات الالتواء واللف على الأسلاك. يتميز الجهاز بهيكل أفقي، ويتكون من أنظمة تحميل، ونقل، ولف، وتطبيق قوة، وتتبع. وهو مناسب لاختبار أداء الالتواء واللف للأسلاك ذات الأقطار الاسمية التي تتراوح بين Φ0.1 وΦ10 مم. سرعة الدوران قابلة للتعديل عند 15، 20، 30، و60 دورة في الدقيقة. يُستخدم الجهاز بشكل أساسي لتقييم قدرة الأسلاك على تحمل التشوه البلاستيكي أثناء الالتواء أحادي الاتجاه، أو ثنائي الاتجاه، أو اللف، بالإضافة إلى الكشف عن العيوب السطحية والداخلية في الأسلاك.
جهاز اختبار الالتواء واللف السلكي هو نوع جديد من معدات الاختبار المصممة لاختبارات الالتواء واللف على الأسلاك. يتميز الجهاز بهيكل أفقي، ويتكون من أنظمة تحميل، ونقل، ولف، وتطبيق قوة، وتتبع. وهو مناسب لاختبار أداء الالتواء واللف للأسلاك ذات الأقطار الاسمية التي تتراوح بين Φ0.1 وΦ10 مم. سرعة الدوران قابلة للتعديل عند 15، 20، 30، و60 دورة في الدقيقة. يُستخدم الجهاز بشكل أساسي لتقييم قدرة الأسلاك على تحمل التشوه البلاستيكي أثناء الالتواء أحادي الاتجاه، أو ثنائي الاتجاه، أو اللف، بالإضافة إلى الكشف عن العيوب السطحية والداخلية في الأسلاك.
GB/T 2976-2020: المواد المعدنية - الأسلاك - طريقة اختبار اللف
GB/T 239.1-2012: المواد المعدنية - الأسلاك - الجزء 1: طريقة اختبار الالتواء أحادي الاتجاه
GB/T 239.2-2012: المواد المعدنية - الأسلاك - الجزء 2: طريقة اختبار الالتواء ثنائي الاتجاه
|
الحد الأقصى للمسافة بين المشبكين |
500 ملم |
|
سرعة الدوران |
15، 20، 30، 60 دورة في الدقيقة |
|
صلابة المشبك |
لجنة حقوق الإنسان 55-65 |
|
مستوى ضوضاء الماكينة |
<70 ديسيبل |
|
نطاق قطر السلك |
Φ0.1–Φ10 مم |
|
سرعة اللف |
15/20/30/60 دورة في الدقيقة |
|
طول العمل الفعال للمحور |
100 ملم |
|
مزود الطاقة |
220 فولت، 50 هرتز |
|
اتجاه اللف |
للأمام أو للخلف |
|
الأبعاد الكلية (الطول × العرض × الارتفاع) |
1645 مم × 405 مم × 1025 مم |
|
وزن |
265 كجم |
الهيكل والميزات:
1. الوحدة الرئيسية:
تعتمد الماكينة على هيكل أفقي، مع الإطار الرئيسي المصمم لضمان الصلابة الشاملة.
تم تصنيع المندريل من فولاذ هيكلي عالي الجودة، يتميز بسطح أملس وصلابة عالية لضمان المتانة.
2.نظام القيادة:
بفضل المحرك الكهربائي، يوفر النظام عزم دوران عالي وتحميل موحد وتشغيل مستقر دون أي تأثير.
3. نظام النقل:
مجهزة بمخفض دقيق لضمان نقل موحد ومستقر وعالي الدقة.
التشغيل والاستخدام:
(1) طريقة تشغيل اختبار الالتواء:
قم بتحريك المقبض الأيمن إلى وضع عمودي على عمود الانزلاق.
قم بفك البراغي الموجودة على لوحة الحد الخاصة بالسكة المنزلقة.
أدخل أحد طرفي العينة في المشبك الأيسر، مع التأكد من محاذاة محور العينة مع مركز المشبك (محاذي بصريًا).
أدخل الطرف الآخر في المشبك الأيمن وقم بتثبيته باستخدام نفس الطريقة.
بعد تثبيت العينة، قم بإرجاع المقبض الأيمن إلى الوضع الموازي لعمود الانزلاق.
ملاحظة: يجب ألا تتجاوز قوة الشد المطبقة بالوزن ٢١١١١١١١١١١١١ من قوة الشد الاسمية للسلك. اختر الوزن المناسب وضعه على صينية الوزن المناسبة. إذا لم تكن الأوزان المتوفرة كافية، يمكن للمستخدمين تجهيز أوزان إضافية حسب الحاجة.
(2) طريقة تشغيل اختبار اللف:
ملاحظة: تأكد من تحرير القوة الالتوائية المؤثرة على العينة أثناء اللف بالكامل قبل إزالة العينة.
الصيانة والعناية
ضع كمية صغيرة من زيت #20 على سكة الانزلاق للمشبك مرة واحدة لكل وردية (حرك المشبك إلى اليسار واليمين لتوزيع الزيت).
قم بتنظيف وإعادة وضع زيت #20 كل ثلاثة أشهر لمنع الصدأ وتراكم الحمأة وتقليل المقاومة المحورية.
