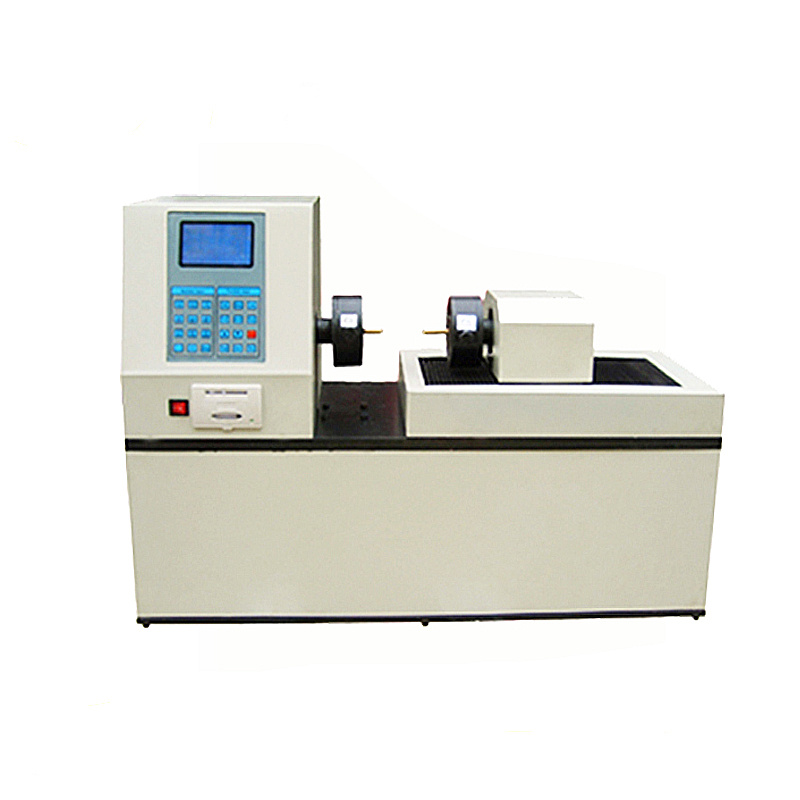

ماكينة عرض المواد الأوتوماتيكية الرقمية ZL-2109

فئات:

آلة المواد لاختبار الالتواء الاسم: آلة المواد الرقمية الأوتوماتيكية لاختبار الالتواء

أداء المنتج وخصائصه

آلة اختبار الالتواء الرقمية من سلسلة TNS لآلة الاختبار وفقًا لمعيار "المتطلبات الفنية العامة لآلة الاختبار" GB/T2611-2007 و "اختبار الالتواء المعدني في درجة حرارة الغرفة للتصنيع" GB/T10128-1998. المعايير المطبقة: GB وASTM وغيرها من المعايير المحلية والدولية. تتميز هذه الآلة بمظهر جميل وتشغيل مريح وأداء مستقر وموثوق.

تنتج الشركة آلة اختبار الالتواء التي يتم التحكم فيها بواسطة الكمبيوتر الدقيق جنبًا إلى جنب مع تكنولوجيا التحكم المتقدمة وتصميم المظهر الرائع في الخارج. تستخدم شركة ABBA التايوانية دليلًا خطيًا فائق الدقة وواسعًا للغاية ولوحة فولاذية فائقة السماكة مع مضيف عالي القوة، وتطبيق محرك سيرفو التيار المتردد من تايوان Dong Yuan كمصدر للطاقة للحصول على خرج عالي يتم تمريره إلى نظام مخفض العجلة الدبوسية الدائرية يمكنه إخراج والتحكم في عزم الدوران وزاوية الالتواء عالية الأداء.

يعتمد نظام التحكم على نظام الاستحواذ الرقمي الكامل الجديد HST-600 ويتكون مستشعر عزم الدوران عالي الدقة من نظام قياس. يمكنه حساب أقصى عزم دوران وبيانات قوة الالتواء والمؤشر تلقائيًا. هذه الآلة خالية من التلوث، وضوضاء منخفضة، وكفاءة عالية، ونطاق سرعة واسع. هذه الآلة مناسبة لاختبار مؤشر أداء الالتواء لمختلف المعادن واللافلزات والمواد المركبة، وتلبي تمامًا متطلبات المعايير الوطنية.

يتم استخدام آلة اختبار المواد على نطاق واسع في مواد البناء، والفضاء، وتصنيع الآلات، والأسلاك والكابلات، والمطاط والبلاستيك، وتصنيع السيارات، ونظام التخميد وغيرها من الصناعات، وهي معدات الاختبار المثالية لمؤسسات البحث العلمي والجامعات والمؤسسات الصناعية والتعدينية والإشراف الفني والتحكيم وغيرها من الإدارات

تالمؤشرات الفنية الرئيسية:

الموديل: ZL-NDS-200 (500) ZL-NDW-1000 ZL-NDW-2000 ZL-NDW-3000 ZL-NDW-5000

أقصى عزم دوران نيوتن/متر: 200 500 نيوتن/متر 1000 نيوتن/متر 2000 نيوتن/متر 3000 نيوتن/متر 5000 نيوتن/متر

مستوى جهاز الاختبار: المستوى 1

الخطأ النسبي بين عزم الدوران المشار إليه: Than + %1

دقة عزم الدوران: 0.02 نيوتن/متر

نطاق قياس زاوية الالتواء: 0-10000 درجة

خطأ قياس زاوية الالتواء النسبي: + %1

سرعة العكس: 0.05 درجة/دقيقة-1000 درجة/دقيقة

الحد الأقصى للمسافة بين المخرطة: 450 مم

خطأ نسبي في سرعة الرجوع للخلف: ضمن القيمة المحددة زائد أو ناقص %1

عملية الاختبار والقياس والعرض والتحليل والتحكم

نظام العرض التلقائي

الحماية: مع حماية حدية ميكانيكية وقابلة للبرمجة بمستويين

مصدر الطاقة: 220 فولت، 50 هرتز، 1 كيلو وات

الوزن الصافي : 300كجم

تتكوين آلة الإستينج

الإطار الرئيسي لآلة اختبار الالتواء عالية القوة (هيكل الطاولة، معالجة آلة الرش)

2 ترميز زاوية عالية الدقة

3 نظام تحكم في سيرفو التيار المتردد عالي الدقة ومحرك تنظيم سرعة سيرفو التيار المتردد للمجموعة

4 دليل خطي دقيق من تايوان ABBA مجموعتان

5 خياطة فعالة لعجلة التوازن ومخفض السرعة

6 مستشعر عزم الدوران عالي الدقة 1000 نيوتن/متر

7 آلة اختبار خاصة بتقنية المساعدة على الالتواء

8 HST-N600 يعكس جهاز الاختبار والتحكم الخاص نظامًا

تمقدمة عن الوظيفة:

1 إغلاق تلقائي: تدمير العينة، إيقاف تلقائي لحركة الشعاع المتحرك

2 وضع العرض: عملية الاختبار هي عرض ديناميكي وفي الوقت الحقيقي لعزم الدوران وزاوية الالتواء وسرعة الالتواء وحجم الذروة وما إلى ذلك في نفس حالة الاختبار في الوقت الحقيقي على شاشة عرض LCD
