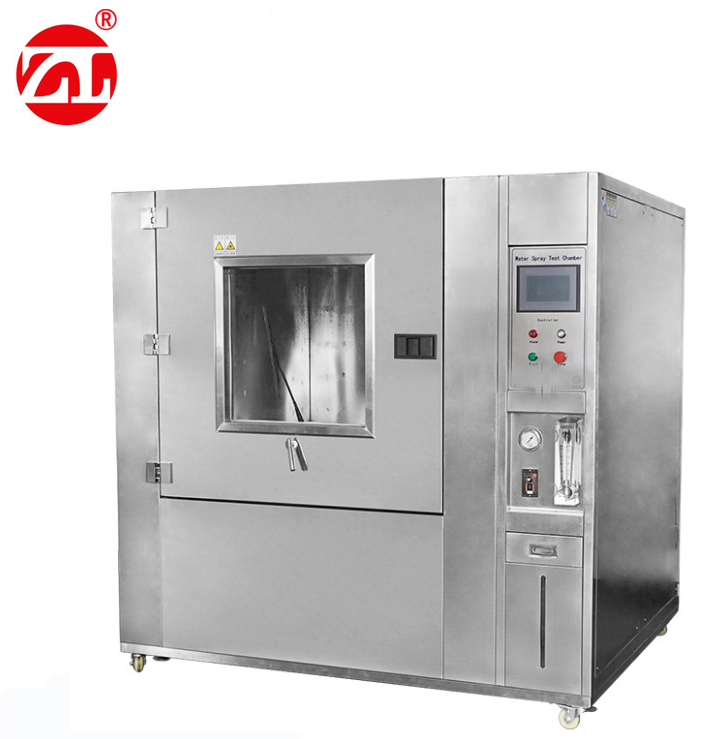

غرفة اختبار مقاومة للماء IPX9K ZL-6016D

اسم المنتج

اسم

نموذج

غرفة اختبار مقاومة للماء IPX9K

1.وصف العينة

هذه المعدات الاختبارية مناسبة لـ:

يستخدم هذا الجهاز لفحص المنتجات الكهربائية باستخدام IEC (اختبار معزز برمز IP التكميلي)، ويتم تصنيعه وفقًا للمواصفات الواردة في DIN 40050. لدينا أيضًا نماذج أخرى تلبي مواصفات مختلفة من بلدان مختلفة ليختار منها العملاء. هذه المجموعة من المكونات مناسبة لوحدات البحث الإلكترونية والكهربائية والفضائية والعسكرية وغيرها من وحدات الإضاءة الخارجية وأجهزة الإشارة ومصابيح السيارات والفوانيس واختبار حماية الغلاف.

يحظر استخدام معدات الاختبار هذه:

اختبار وتخزين عينات المواد القابلة للاشتعال والانفجار والمتطايرة

اختبار وتخزين عينات المواد المسببة للتآكل

اختبار أو تخزين العينات البيولوجية

اختبار وتخزين عينات مصادر الانبعاث الكهرومغناطيسي القوية

2. المجلدات

والأبعاد

2.1 الاسمي

حجم المحتوى

1000 لتر

2.2 حجم الصندوق الداخلي

1000 مم *1000 مم *1000 مم (عرض * ارتفاع * عمق)

2.3 خارجي أبعاد

1500 مم*1900 مم*1500 مم (عرض*ارتفاع*عمق)

2.4 وزن

حوالي 300 كجم

3.أداء

3.1 امتحان

الظروف البيئية

درجة الحرارة المحيطة +25 درجة مئوية، الرطوبة النسبية ≤85%، لا توجد عينة في حجرة الاختبار

3.2 طريقة الاختبار

9 ألف: ضغط الماء: 8000 ~ 10000 كيلو باسكال، درجة حرارة الماء 80 درجة مئوية ± 5 درجة مئوية الحماية، بزيادات 30 درجة (أربع فوهات عالية الضغط: 0، 30، 60 و 90 درجة)، في كل زاوية لمدة 30 ثانية، بإجمالي 120 ثانية (دقيقتين).

3.3 مدى درجة الحرارة

9 ألف:RT+5～80±5 درجة مئوية،

3.4 فوهة

قطر الفتحة

9 ألف: φ1.8 مم (فوهة على شكل)

3.5 فوهة

9 ألف: 4 فوهات شعاع مسطح، مثبتة على فترات 30 درجة في مستوى 90 درجة، 100 مم إلى 150 مم من المركز، قابلة للتعديل.

3.6 ضغط الماء

9 ألف: شاشة عرض من 8000 إلى 10000 كيلو باسكال (100 بار)

3.7 تدفق

يمكن ضبط 14～16 لتر/دقيقة

3.8 القرص الدوار

ضبط السرعة

0～10 دورة/دقيقة

3.9 تعرف على

معايير الاختبار

DIN 40050-9-1993 (IEC 529-1989) اختبارات التنظيف بالضغط العالي/نفث البخار كما هو محدد في المعدات الكهربائية لمركبات الطرق

DIN EN 60529-2000 فئة حماية العلبة (رمز فئة الحماية الدولية)

ISO 16750-1-2006 الظروف البيئية والاختبارات للمعدات الكهربائية والإلكترونية للمركبات على الطرق (أحكام عامة)

DIN 40050-9 رمز IP لفئة حماية العلبة

ISO20653 المركبات الطرقية - فئات الحماية (رموز IP) - حماية المعدات الكهربائية من الأجسام الغريبة والمياه والاتصال

رمز فئة تصنيف حماية العلبة الكهربائية (IP) IEC60529

VW80106-2008 شروط الاختبار العامة للمكونات الكهربائية والإلكترونية في السيارات

QC/T 417.1 (2001) موصل قابس تسخير الطاقة الكهربائية للسيارات الجزء 1

4.السمات الهيكلية

4.1 غلاف العزل

مادة الجدار الداخلي: لوح من الفولاذ المقاوم للصدأ SUS304، مرآة

مادة الجدار الخارجي: لوح من الفولاذ المقاوم للصدأ SUS304، مصقول

طبقة العزل: عزل رغوة البولي يوريثين (PU)

4.2 التكوين القياسي لجسم غرفة الاختبار

فتحة الرصاص: قطر φ50 مم 1، (تقع في الجزء الخلفي من الصندوق)

جدول دوران العينة: سعة التحميل: 50 كجم

عجلات متحركة: 4 قطع

4.3 باب

باب مفرد بمفصلة (زجاج شبكي)، قطعة واحدة

حامل المطر، قطعة واحدة

باب قناة الحماية، 1 (يفتح عند إجراء اختبار 6K)

4.4 لوحة التحكم

شاشة التحكم في درجة الحرارة والتدفق والوقت

4.5 غرفة الآلات

تحتوي الغرفة الميكانيكية على:

مضخات الضغط العالي، وخزانات المياه، ومحركات التحكم في السرعة، ومحولات التردد، وأجهزة قياس التدفق الكهرومغناطيسية ذات درجة الحرارة العالية والضغط العالي، وأجهزة التحكم في درجة حرارة المياه، وما إلى ذلك.

4.6 خزانة التحكم في توزيع الطاقة

مراوح المبرد

لوحة توزيع الطاقة

قاطع دائرة تسرب الطاقة العامة

4.7 سخان

استخدام سخان مدرع من الفولاذ المقاوم للصدأ

وضع التحكم في السخان: ضبط عرض النبضة الدورية غير التلامسية، SSR (مرحل الحالة الصلبة)

4.8 إمدادات المياه

الدورة، التحكم في مستوى المياه، صمام استيراد وتصدير المياه. (لاستبدال المياه بانتظام)

5.أنظمة التحكم في التدفق (الضغط) والوقت

5.1 طريقة العمل

مضخة الضغط العالي → تي → فوهة ومخرج ضغط التوازن → مقياس التدفق الكهرومغناطيسي (مقياس الضغط، 100 بار) → مقسمة إلى أربع طرق (يتم التحكم في كل منها بواسطة صمام الملف اللولبي، صمام الملف اللولبي عن طريق ضبط الوقت → يتم التحكم بها بواسطة وحدة تحكم) → في 30 درجة من تقدم الزاوية (أربع فوهات عالية الضغط: 0، 30، 60 و 90 درجة)، في كل زاوية لمدة 30 ثانية، بإجمالي 120 ثانية (دقيقتين)، دورة العمل.

6.نظام تسخين درجة حرارة الماء

6.1 طريقة العمل

وضع تنظيم درجة الحرارة المتوازنة BT(H)C.

عندما تكون درجة حرارة الماء أقل من 80±5℃ بعد اختبار شطف البخار الساخن على العينة بواسطة الفوهة والعودة إلى خزان المياه، يتم تسخين نظام تسخين خزان المياه تلقائيًا (4 كيلو وات) للحفاظ على درجة حرارة الماء عند 80±5℃ في وقت قصير لضمان التشغيل العادي لدورة درجة حرارة الماء للاختبار. يمكن ضبط وحدة التحكم بشاشة اللمس لعرض درجة حرارة الماء.

6.2 ماركات قطع الغيار

7.نظام التحكم الكهربائي

نموذج وحدة التحكم

تيمى 880

1.التحكم المستقل في درجة الحرارة، برنامج التحكم PLC في إجمالي وقت الطاقة، ومعدل التدفق، وسرعة إطار العينة ووقت رش المياه المتقطع بأربع فوهات وعدد الدورات.

يتم ترك مجموعة أخرى من وظائف الوقت للتحكم في عملية تشغيل وإيقاف تشغيل قطعة الاختبار؛

2. شاشة اللمس تحدد مباشرة المعلمات ذات الصلة، في شاشة عرض معدل التدفق الحالي، وسرعة إطار العينة، وضغط النظام وحالة عمل الفوهة (والتي

(أي فوهة تقوم برش الماء)

8.مخطط الهيكل الداخلي

9.تخطيطي

1) منطقة التشتت

2) قياس المساحة

3) الفوهة

4) منطقة النفث

α، a، b راجع الجدول التالي

أ) الفوهة

ب) العينة

ج) نموذج من القرص الدوار

د) طاولة دوارة

10.أجهزة حماية السلامة

1. جهاز حماية من درجة الحرارة الزائدة؛

2. نظام تجديد المياه التلقائي ونظام حماية نقص المياه؛

3. لا يوجد مفتاح الصمامات (قاطع دائرة تسرب الأرض)؛

4. محطات مغلفة بالكامل؛

5. حماية فقدان الطور وتسلسل الطور؛

11.شحن

الهيكل الرئيسي لغرفة الاختبار هو متجانس

الحد الأقصى لحجم وحدة النقل (بدون التعبئة والتغليف): راجع "الأبعاد الخارجية" السابقة

الحد الأقصى لوزن النقل (بدون تغليف): انظر "الوزن" على الواجهة

12.شروط الاستخدام   الشروط التالية مضمونة من قبل المستخدم

12.1 موقع

أرض مستوية وجيدة التهوية وخالية من الغازات القابلة للاشتعال والانفجار والتآكل والغبار

لا يوجد مصدر إشعاع كهرومغناطيسي قوي بالقرب

تتوفر مصارف الصرف الصحي الأرضية بالقرب من المعدات

توفير مساحة مناسبة للصيانة حول المعدات

12.2الظروف البيئية

درجة الحرارة: 5 درجة مئوية إلى 35 درجة مئوية

الرطوبة النسبية: ≤85%RH

الضغط الجوي: 86～106 كيلو باسكال

12.3 مزود الطاقة

تيار متردد 380 فولت، 50 هرتز، إجمالي الطاقة 8 كيلو وات

12.4 المتطلبات

لبيئة التخزين

عندما لا تعمل المعدات، يجب الحفاظ على درجة حرارة البيئة في حدود 0~45 درجة مئوية

عندما تكون درجة الحرارة المحيطة أقل من 0 درجة مئوية، يجب تفريغ المياه المخزنة في المعدات بشكل نظيف حتى لا تتجمد المياه الموجودة في الأنبوب وترتفع إلى أعلى الأنبوب.
